投入式液位變送器是基于所測液體靜壓與該液體高度成正比的原理，采用高純度進口單晶硅敏感元件或陶瓷敏感元件的壓阻效應，將靜壓轉成電信號。經過溫度補償和線性校正。轉換成4-20mADC標準電流信號輸出。投入式液位變送器的傳感器部分可直接投入到液體中，變送器部分可用法蘭或支架固定，安裝使用極為方便。

　　大家注意液體靜壓與該液體高度成正比，這就是重點了，下面就分享各種投入式液位變送器接線圖了。

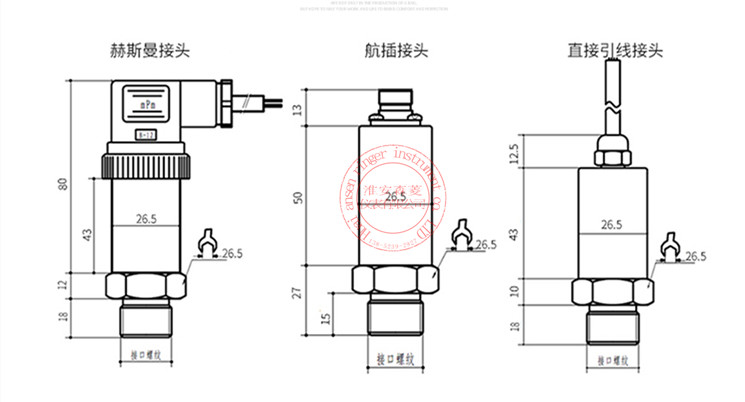

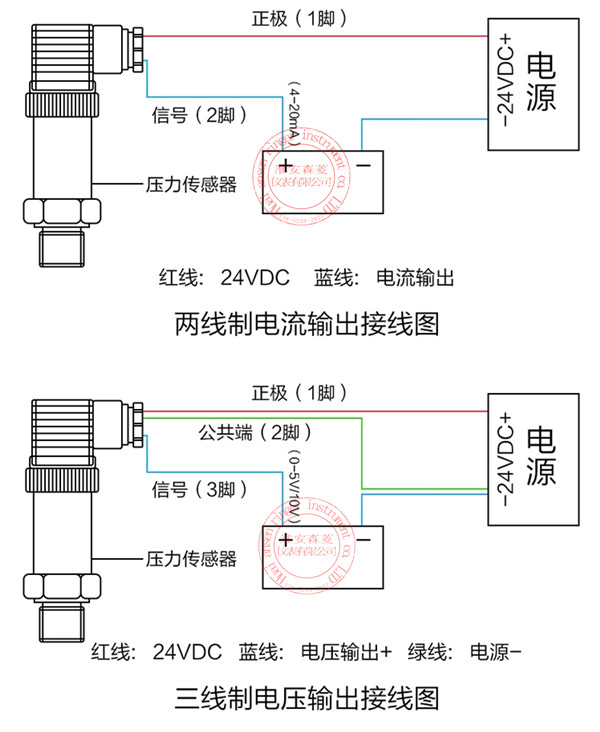

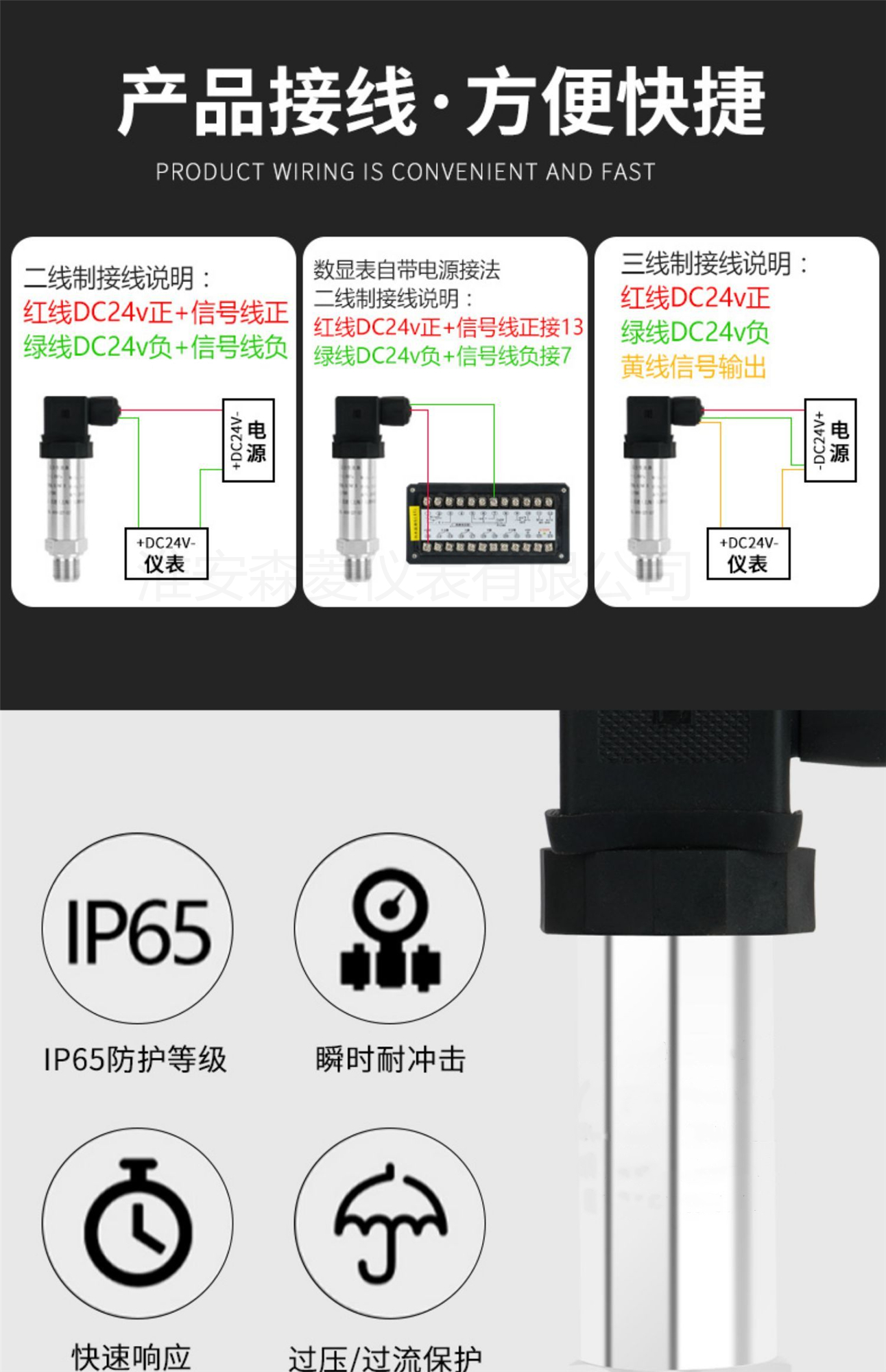

　　二線制投入式液位變送器接線圖

　　電源正端和信號正端連接到供電正端，電源和信號端共享一線。

　　供電-==反饋-

　　三線制投入式液位變送器接線圖

　　三線制的就是電源+和信號輸出+分開來了，但還是共有一個COM端口

　　電源+==供電+

　　信號+==反饋+

　　供電-==反饋-

　　四線制投入式液位變送器接線圖

　　電源有正負端，信號也有正負端，所以一共四條線，他們都是分開工作的。

　　電源+==供電+

　　電源-==供電-

　　信號+==RS485A

　　信號-==RS485B

　　投入式液位變送器采用的傳感器是以單晶硅為基體，采用先進的離子注入工藝和微機械加工工藝，制成了具有惠斯頓電橋和精密力學結構的硅敏感元件。傳感器所處位置的水壓通過接口作用在硅敏感元件上，實現了所加壓力與輸出信號的線性轉換，經激光修調的厚膜電阻網絡補償了敏感元件的溫度性能。
